最近北重鑄造為大連客戶生產了一批鑄鐵劃線平臺，已包裝發貨。感謝大連朋友的信任與支持。

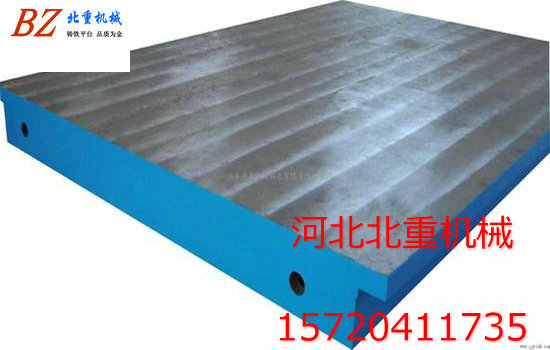

遼寧鑄鐵平臺

遼寧鑄鐵平臺一級精度

遼寧鑄鐵劃線平臺按GB/4986-85標準生產，產品制做筋板式和箱體式，工作面有方形，所選材質HT200,工作面使用刮研工藝，工作面上可加工V型、T型、U型槽和圓孔、長孔等。鑄鐵劃線平臺是用于工件檢驗或劃線的平面基準工具。平板組裝應設置成水平、負荷量均分布于各支點上，室內溫度使用時應防止震動。



遼寧鑄鐵平臺

遼寧鑄鐵平臺規格

2500×6000×300mm T型槽鑄鐵平臺六件帶附件調整墊鐵



2000×4000×200mm T型槽鑄鐵平臺六件帶附件調整墊鐵



鑄鐵劃線平臺安裝



為了便于調整，墊鐵要露出鑄鐵劃線平臺外邊約25～30毫米，兩塊墊鐵之間的距離約1米，墊鐵的高度，最好在30～60毫米之間，若高度太高，則鑄鐵劃線平臺的穩定性便相對降低，為了精確地調整平臺水平度和標高，地基不平時可采用0.3、0.5、1和2毫米的薄鋼板墊在墊鐵上，要保證墊鐵的表面必須平整，具有足夠的剛度和穩定性，各組墊鐵頂面應處于同一標高，放置必須整齊，將調整的角度墊實，墊穩，再調整水平，鑄鐵劃線平臺調至水平、負荷均勻分布于各支點上，使用時應避免振動。



鑄鐵劃線平臺選購



一、厚度符合要求：主要包含平臺上工作面厚度，側圍厚度和高度，以及底面筋板的厚度、高度和密度。



二、所選材質符合要求：高強度鑄鐵HT200-300,硬度:HB170-240。



三、人工退火：在回火窯經由600-700度高的溫度退火時效處理。



四、自然時效：按國際標準標準應該是2-3年自然時效，因為此工序時間太長，廠家受周轉資金影響已無法等待那么長時間，多以激振器通過振動時效替代。雖說這種工藝的效果尚未確立，但在國際上已普遍使用。



五、沙眼與氣孔：0級與1級平臺不容許有氣孔與沙眼，2級和3級能用與平臺同所選材質固體填充氣孔沙眼。注意：填充料的的硬度必須要低于平臺自身 的硬度。



六、鏟刮工藝：人工鏟刮在鑄鐵劃線平臺生產過程中是*關鍵的工藝，它決定了鑄鐵劃線平臺的平面度誤差高低，以及工作面的可接觸點數。0級板平臺在每邊為25㎜平方的范圍內不低于于25點；1級平臺在每邊為25㎜平方的范圍內不低于于20點；2級平板平臺在每邊為25㎜平方的范圍內不低于于16點；3級平板平臺在

每邊為25㎜平方的范圍內不低于于12點。鏟刮完工后平臺四個邊棱倒鈍。



七、清砂與上漆：平臺底面清砂要完全徹底，干凈且噴漆紅色防銹漆。側面要整平后再上漆，一般涂籃漆或綠漆。



八、包裝符合要求：主要的是木箱包裝，盡可能選用厚質木料覆蓋平臺上工作面，有必要時做全封閉包裝。包裝前平臺工作面防銹措施必須要做好。



九、運輸符合要求、在平臺裝箱后，檢查是否有懸空，如果有懸空要墊實，防止震動。平臺不能摞放過高以防擠壓變形。



十、配件選擇：主要的是支架選擇，支架用料為壁厚1.5-2mm的方鋼和角鐵，焊接密度和結構要科學合理，調節螺栓要旋轉通暢。
